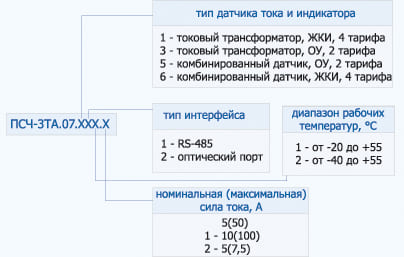

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ. Счетчики ПСЧ-3ТА.07 имеют модификации, перечисленные в таблице 2, отличающиеся. Хотел спросит у профессионалов как управляется этот счетчик.Короче говоря инструкцию по эксплуатации.С уважением.- Форум. Jump to показать подробное описание. - Счетчик предназначен для учета активной. Счетчики электрической энергии ННПО имени М.В.
Счетчики ПСЧ - 3Т -03 и ПСЧ - 3Т - 07 созданы на метрологической основе счетчиков ряда ПСЧ - 3ххх. Однако, вместо электромеханических отсчетных устройств в них использованы микроконтроллерные модули с ЖКИ, позволяющие вести многотарифный энергоучет (до 8 тарифов) и обеспечивающие цифровой интерфейс обмена данными с аппаратурой АСУЭ. При этом, однако, сохранена возможность работы с устаревшими типами оборудования, рассчитанными на импульсный выход. Благодаря такому решению потребитель (органы Энергонадзора, службы учета) может модернизировать АСУЭ постепенно, без значительных разовых затрат. ПСЧ - 3Т - 07 оснащен модулем тарификации, аналогичным СЭБ - 22М1. Цифровая линия связи, совместимая с RS - 485, позволяет использовать его как автономно, так и при работе в составе АСУЭ.
Счётчики электрической энергии трёхфазные СЭТРП-1, СЭТРП-1/1 Предназначены для измерения прямого и обратного потоков реактивной энергии в трёх- и четырёхфазных сетях переменного тока частотой 50 или 60 Гц, а также для передачи по линиям связи информативных данных о величине потоков реактивной энергии на пункт системы регистрации и распределения электрической энергии; дают показания непосредственно в квар.часах. От аналогичных счётчиков индукционного типа СЭТРП-1 и СЭТРП-1/1 отличаются: наличием телеметрического импульсного выхода, широким температурным диапазоном эксплуатации, современной элементной базой – БИС, устойчивостью к вибрациям и отсутствием влияния на величину погрешности угла наклона счётчика. Включаются в трёхфазную сеть через трансформаторы тока и напряжения с коэффициентом трансформации, зависящим от мощности сети. Имеют раздельные отсчётные устройства и импульсные выходы основных передающих устройств для прямого и обратного потоков энергии.
На каждое напряжение передачи энергии счётчики имеют импульсный выход, работающий в качестве основного передающего устройства или поверочного выхода в зависимости от состояния цепи управления. Выход основного передающего устройства может использоваться для работы в автоматизированных системах учёта электрической энергии для поверки счётчиков методом ваттметра-секундомера; поверочный выход – для ускоренной поверки счётчика.
Класс точности 1. Передаточное число, имп/кВт ч: основного передающего устройства - 10000; поверочного выхода - 640000. Сила тока, А: предельные значения: для СЭТРП-1 - 0,05-1,5; для СЭТРП-1/1 - 0,25-3,5; номинальная: для СЭТРП-1 - 3х1, для СЭТРП-1/1 - 3х5; максимальная: для СЭТРП-1 - 3х1,5; для СЭТРП-1/1 - 3х7,5. Номинальное напряжение, В: линейное 3х100; фазное 3х57,7. Частота измерительной сети 50±3 / 60±3 Гц. Полная потребляемая мощность, не более, В.А: каждой последовательной цепью при номинальном токе - 0,05; каждой параллельной цепью при номинальном напряжении - 2. Межповерочный интервал - 6 лет.
Габариты - 75х180х292 мм. Масса - 2 кг. Средний срок службы не менее 24 лет. Эксплуатируется при температуре окружающего воздуха от -40 до +50°С, относительной влажности 98% при температуре 25°С. Счётчик электрической энергии трехфазный СЭТ4 Предназначен для измерения активной энергии в трехфазных четырёхпроводных линиях; суммирующие (отсчётные) устройства счётчиков дают показания непосредственно в киловатт-часах. Может использоваться в информационно-измерительных (автоматизированных) системах сбора и учёта энергии в качестве датчика приращения энергии.
От аналогичных счётчиков индукционного типа счётчик СЭБ4 отличается: возможностью переключения тарифов; расширенным диапазоном учитываемых нагрузок (1-1000% номинального тока); телеметрическим импульсным выходом; широким температурным диапазоном; современной элементной базой; устойчивостью к вибрациям (не влияет на величину погрешности), отсутствием влияния на величину погрешности угла наклона счётчика. Конструктивно выполнен в герметичном пластмассовом корпусе. Выпускается в исполнениях: однотарифном СЭТ4-1, двухтарифном СЭТ4-2. Поверка счётчиков производится методами: ваттметра-секундомера, образцового счётчика, длительных испытаний (контрольной станции). Автоматизированная (ускоренная) поверка счётчика производится на установках ЦУ6800, К68001. Имеют два импульсных выхода: выход основного передающего устройства и поверочный выход.
Выход основного передающего устройства может использоваться для работы в автоматизированных системах сбора и учёта электрической энергии и для поверки счётчика методом ваттметра секундомера; поверочный выход – для ускоренной поверки счётчика. Счётчик снабжен индикацией; в двухтарифном счётчике установлен также индикатор тарифа 2, сигнализирующий о переходе учёта количества энергии на отсчётное устройство второго тарифа. Переключение тарифов осуществляется подачей управляющего сигнала от устройства переключения тарифов ЦН6802. Класс точности – 2. Передаточное число, имп/кВт ч: основного передающего устройства 250; поверочного выхода - 4000.
Сила тока, А: - предельные значения 0,05-60; номинальная - 5; максимальная - 60. Номинальное фазное напряжение 220 В, 50; 60 Гц. Полная потребляемая мощность, не более, В.А: каждой последовательной цепью 0,05; каждой параллельной цепью 4. Межповерочный интервал - не менее 12 лет. Габариты - 90х175х282 мм. Масса - не более 2 кг. Эксплуатируется при температуре окружающего воздуха от -40 до +60 °С, относительной влажности 98% при температуре 25°С.
Счётчики электрической энергии трёхфазные СЭТ4-1/1 и СЭТ4-2/1 Предназначены для измерения активной энергии в трехфазных четырехпроводных линиях переменного напряжения 380/220 В с трансформаторным включением токовых цепей в киловатт-часах. От аналогичных счётчиков индукционного типа счётчики СЭТ4-1/1 и CЭТ4-2/1 отличаются: возможностью переключения тарифов; расширенным диапазоном учитываемых нагрузок; телеметрическим импульсным выходом; широким температурным диапазоном; современной элементной базой; устойчивостью к вибрациям (не влияет на величину погрешности); отсутствием влияния на величину погрешности угла наклона счётчика. Выпускаются в двух исполнениях: однотарифном СЭТ4-1/1; двухтарифном CЭТ4-2/1. Переключение тарифов осуществляется подачей управляющего сигнала постоянного тока 12 В от устройства переключения тарифов.
Автоматическая (ускоренная) поверка счётчика производится на установках ЦУ6800, К68001. Имеют два импульсных выхода: телеметрический (основной) передающего устройства и поверочный. Выход основного передающего устройства может использоваться для работы в автоматизированных системах сбора и учёта электрической энергии и для поверки счётчика методом ваттметра-секундомера; поверочный выход – для ускоренной поверки счётчика.
Класс точности – 2 (реальная погрешность при выпуске до 1%). Передаточное число, имп/кВт ч: основного передающего устройства - 250; поверочного выхода - 4000.
Сила тока, А: предельные значения - 3х(0,05-7,5); номинальная - 3х5; максимальная - 3х7,5. Номинальное фазное напряжение - 3х220 В. Частота сети - 50; 60 Гц. Полная потребляемая мощность, не более, ВА: каждой последовательной цепью - 0,3; каждой параллельной цепью - 4. Межповерочный интервал - не менее 6 лет.
Габариты - 75х180х292 мм. Масса - не более 2 кг. Срок службы 30 лет.
Эксплуатируется при температуре окружающего воздуха от -40 до +60°С, относительной влажности 98% при температуре 25°С. Трёхфазный Счётчик электронного многофункционального прямого и обратного направления учёта активной и реактивной энергии СЭТ-4ТИ.01 Номинальное напряжение, В - 57,7/100. Номинальный и максимальный ток, А - 5 (7,5).
Класс точности - 0,5–1,0. Количество тарифов - 8. Порог чувствительности, Вт - 0,3.
Диапазон рабочих температур, °С: от -20 до +55. Трехфазный Счётчик электронного многофункционального прямого и обратного направления учёта активной и реактивной энергии СЭТ-4ТМ.02 Номинальное напряжение, В - 57,7/100. Номинальный и максимальный ток, А - 1 (1,5).
Класс точности - 0,2-0,5. Количество тарифов - 8. Порог чувствительности, Вт - 0,07. Диапазон рабочих температур, °С: от -20 до +55. Аналог:Indigo+ фирмыSchlumberger(Англия). Счётчик электрической энергии трёхфазный электронный ПСЧ-4П1 Предназначен для учёта прямого и обратного потока активной энергии в трёхфазных сетях переменного тока номинальной частоты 50; 60 Гц в киловатт-часах. Конструктивно выполнен в пластмассовом корпусе.
От аналогичных счётчиков индукционного типа счётчик ПСЧ-4П1 отличается: телеметрическим импульсным выходом; широким температурным диапазоном, современной элементной базой; устойчивостью к вибрациям (не влияет на величину погрешности); отсутствием влияния на величину погрешности угла наклона счётчика. На каждое направление передачи энергии счётчик имеет импульсный выход, работающий в качестве основного передающего устройства или поверочного выхода в зависимости от состояния цепи управления. Выход основного передающего устройства может использоваться для работы в автоматизированных системах учёта электрической энергии и для поверки счётчика методом ваттметра-секундомера; поверочный выход – для точной поверки счётчика. Поверка производится на установке для поверки счётчиков электрической энергии JOEL05. Счётчик включается в трёхфазную сеть через трансформаторы тока и напряжения с коэффициентами трансформации, зависящими от мощности сети и нагрузки. Класс точности - 0,5.
Передаточные числа импульсного выхода, имп/кВт ч: режим телеметрии - 10000; режим поверки - 640000. Номинально напряжение, В: линейное - 3х100; фазное - 3х57,7. Частота измерительной сети - 50; 60 Гц. Сила тока, А: номинальная - 3х1,0; максимальная - 3х1,5. Порог чувствительности - не более 3х1,25 мl. Полная потребляемая мощность, не более, ВА: каждой последовательной цепью при номинальном токе - 0,05; каждой параллельной цепью при номинальном напряжении - 1.
Межповерочный интервал - 6 лет. Габариты - 75х180х292 мм. Масса - 2 кг. Срок службы - не менее 24 лет. Эксплуатируется при температуре окружающего воздуха от -40 до +50°С, относительной влажности 98% при температуре 25°С.
Счётчик электрической энергии трехфазный электронный ПСЧ-4П2 Предназначен для учёта прямого и обратного потока активной энергии в трёхфазных сетях переменного тока номинальной частоты 50; 60 Гц в киловатт-часах. От аналогичных счётчиков индукционного типа отличается: телеметрическим импульсным выходом; широким температурным диапазоном; современной элементной базой; устойчивостью к вибрациям (не влияет на величину погрешности); отсутствием влияния на величину погрешности угла наклона счётчика. На каждое направление передачи энергии счётчик имеет импульсный выход, работающий в качестве основного передающего устройства или поверочного выхода в зависимости от состояния цепи управления. Выход основного передающего устройства может использоваться для работы в автоматизированных системах учёта электрической энергии и для поверки счётчика методом ваттметра-секундомера; поверочный выход – для точной поверки счётчика.
Поверка производится на установке для поверки счётчиков электрической энергии JOEL05. Счётчик включается в трехфазную сеть через трансформаторы тока и напряжения с коэффициентами трансформации, зависящими от мощности сети и нагрузки. Класс точности 0,5. Передаточные числа импульсного выхода, имп/кВт ч: режим телеметрии - 10000; режим поверки - 640000. Номинальное напряжение, В: линейное 3х100; фазное 3х57,7. Частота измерительной сети 50; 60 Гц.
Сила тока, А: номинальная - 3х5; максимальная - 3х7,5. Порог чувствительности - не более 3х6,25 мl.
Полная потребляемая мощность, не более, ВА: каждой последовательной цепью при номинальном токе - 0,05; каждой параллельной цепью при номинальном напряжении - 1. Межповерочный интервал - 6 лет. Габариты - 75х180х292 мм.
Масса - 2 кг. Срок службы - не менее 24 лет. Эксплуатируется при температуре окружающего воздуха от -40 до +50°С, относительной влажности 98% при температуре 25°С. Конструктивно выполнен в пластмассовом корпусе.
Счётчики электрической энергии трехфазные СЭТА-1, СЭТА-1/1, СЭТА-2 Предназначены для измерения активной энергии в трёхфазных сетях переменного тока, а также для передачи по линиям связи информационных данных о величине потоков активной энергии на пункт системы регистрации; дают показания непосредственно в киловатт-часах. От аналогичных счётчиков индукционного типа СЭТА-1, СЭТА-1/1, СЭТА-2 отличаются: возможностью учёта энергии по двум тарифам (СЭТА-2); телеметрическим импульсным выходом; широким температурным диапазоном; современной элементной базой - БИС; устойчивостью к вибрациям; отсутствием влияния на величину погрешности угла наклона счётчика. Включаются в трехфазную сеть через трансформаторы тока и напряжения с коэффициентом трансформации, зависящим от мощности сети. СЭТА-2 имеет два суммирующих устройства (1 и П тарифы); перевод суммирующих устройств в активное или пассивное состояние производится внешним сигналом постоянного тока 12 В. Имеют переключаемый импульсный выход: телеметрический (основной) передающего устройства или поверочный.
Инструкция Счетчик Псч-3так
Выход основного передающего устройства может использоваться для работы в автоматизированных системах сбора и учёта электрической энергии и для поверки счётчика; поверочный выход – для ускоренной поверки счётчиков. Автоматическая ускоренная поверка счётчиков производится на установках JOEL05. Класс точности 0,5. Передаточное число, имп/кВт ч: основного передающего устройства - 10000; поверочного выхода - 640000. Номинальное напряжение, В: линейное - 3х100; фазное - 3х57,7.
Частота измерительной сети - 50; 60 Гц. Сила тока, А: предельные значения: для СЭТА-1 - 0,05-1,5; для СЭТА1/1 и СЭТА-2 - 0,25-7,5; номинальная: для СЭТА-1 - 3х1, для СЭТА1/1 и СЭТА-2 - 3х5; максимальная: для СЭТА-1 - 3х1,5; для СЭТА1/1 и СЭТА-2 - 3х7,5. Полная потребляемая мощность, ВА: каждой последовательной цепью - 0,05; каждой параллельной цепью при номинальных значениях напряжения и частоты - 2.
Межповерочный интервал - 6 лет. Габариты - 775х180х292 мм. Масса - 2 кг. Эксплуатируется при температуре окружающего воздуха от -40 до +50°С, относительной влажности 98% при температуре 25°С. Счётчики электрической энергии трехфазные СЭТР-1, СЭТР-1/1 Предназначены для измерения реактивной энергии в трехфазных цепях переменного тока.
Могут также использоваться в качестве датчиков приращения энергии для автоматизированных систем учёта энергии. Выпускаются в двух исполнениях: СЭТР-1 и СЭТР-1/1. Класс точности - 1. Форма кривой напряжения и тока измерительной сети: синусоидальная с коэффициентом несинусоидальности - не более 5%. Информативные параметры входного сигнала: фазное напряжение - 49-64 В; сила тока, А: для СЭТР-1 - 0,01-1,5; для СЭТР-1/1 - 0,05-7,5; коэффициент мощности sin= 0,5 мк. Номинальное фазовое напряжение - 57,7 В, 50, 60 Гц. Сила тока, А: для СЭТР-1 - 1; для СЭТР-1/1 - 1,5.
Максимальная сила тока, А: для СЭТР-1 - 1,5; для СЭТР-1/1 - 7,5. Порог чувствительности в каждой фазе, Вт: для СЭТР-1 - 0,14; для СЭТР-1/1 - 0,72. Полная потребляемая мощность каждой последовательной цепью - не более 0,05 ВА; каждой параллельной цепью при номинальных значениях напряжения и частоты - 2 ВА. Эксплуатируются при температуре окружающего воздуха от -50 до +60°С, относительной влажности до 98% при температуре 25°С (для счётчика в тропическом исполнении 35°С). Полная потребляемая мощность, не более, ВА: последовательной цепью - 0,05; параллельной цепью - 4. Передаточные числа импульсных выходов, имп/кВт ч: режим телеметрии - 500; режим поверки - 8000.
Габариты - 68х134х216 мм. Масса - не более 1 кг. Срок службы - 30 лет.
Счётчики электрической энергии СЭТАРП-1, СЭТАРП-1/1 Предназначены для учёта электрической активной и реактивной энергии в двух направлениях с трансформаторным включением цепи напряжения и тока. Класс точности: активной - 0,5; реактивной - 1. Номинальный ток, А: для СЭТАРП-1 - 1; для СЭТАРП-1/1 - 5. Максимальный ток, А: для СЭТАРП-1 - 1,5; для СЭТАРП-1/1 - 7,5. Номинальное фазное напряжение - 57,6 В.
Число тарифов - 1. Остальные характеристики - по ГОСТ 26035-83. Счётчик электрической энергии трехфазный УДЯИ33-ЭО691 Предназначен для учёта активной энергии переменного тока частотой 50 Гц. Номинальное напряжение 380 В.
Номинальный ток 5 А. Максимальный ток 10 А.
Класс точности 2. Обеспечивает работу при температуре окружающего воздуха от 0 до 40°С, относительной влажности воздуха не более 80% при температуре 25°С и атмосферном давлении 84-106,7 кПа.
Срок службы 25 лет. Масса счётчика - не более 3,5 кг. Счётчик электрической энергии однофазный электронный двухтарифный СЭБ-2 Предназначен для учёта активной энергии в однофазных двухпроводных сетях переменного тока; дает показания непосредственно в киловатт-часах. От аналогичных счётчиков индукционного типа и от электронных, содержащих много микросхем, счётчик СЭБ-2 отличается: возможностью переключения тарифов; расширенным диапазоном учитываемых нагрузок (1-1000% номинального тока); импульсным выходом; широким температурным диапазоном; современной элементной базой (построение схемы на БИС); устойчивостью к вибрациям и отсутствием влияния на величину погрешности угла наклона счётчика.
Выпускается только в двухтарифном исполнении. Переключение тарифов осуществляется подачей управляющего сигнала постоянного тока 12 В от устройства переключения тарифов. Автоматическая (ускоренная) поверка счётчика производится на установках ЦУ6800, К68001. Счётчик имеет один импульсный выход, который может использоваться в качестве телеметрического выхода основного передающего устройства или в качестве поверочного выхода в зависимости от состояния цепи управления режимом работы счётчика. Выход основного передающего устройства может использоваться для работы в автоматизированных системах сбора и учёта электрической энергии и для поверки счётчика методом ваттметра секундомера; поверочный выход – для ускоренной поверки счётчика.
Класс точности – 2 (реальная погрешность при выпуске до 1%). Сила тока, А: номинальная - 5; максимальная - 50. Номинальное напряжение - 220 В; 60 Гц. Полная потребляемая мощность, не более, ВА: последовательной цепью - 0,1; параллельной цепью - 1,5. Передаточные числа импульсных выходов, имп/кВт ч: режим телеметрии (основной выход) - 500; режим поверки - 64000. Габариты - 68х134х216 мм. Масса - не более 1,5 кг.
Срок службы - 30 лет. Эксплуатируется при температуре окружающего воздуха от -45 до +50°С, относительной влажности 98% при температуре 25°С.
» » » Счётчик электроэнергии ПСЧ-3ТА.04.1 Описание файла: Счётчик электроэнергии ПСЧ-3ТА.04.1. Счётчик электроэнергии ПСЧ-3ТА.04.1 документация и программы настройки.
Псч 4тм

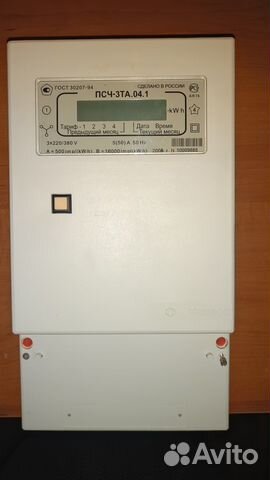

Счетчик электроэнергии ПСЧ-3ТА.04.1 трехфазный (220/380В), трехтарифный. Выпуска начала 2000х годов. Снят с производства и заменен более новой моделью 3ТА.07. Документацию к нему не найти.
